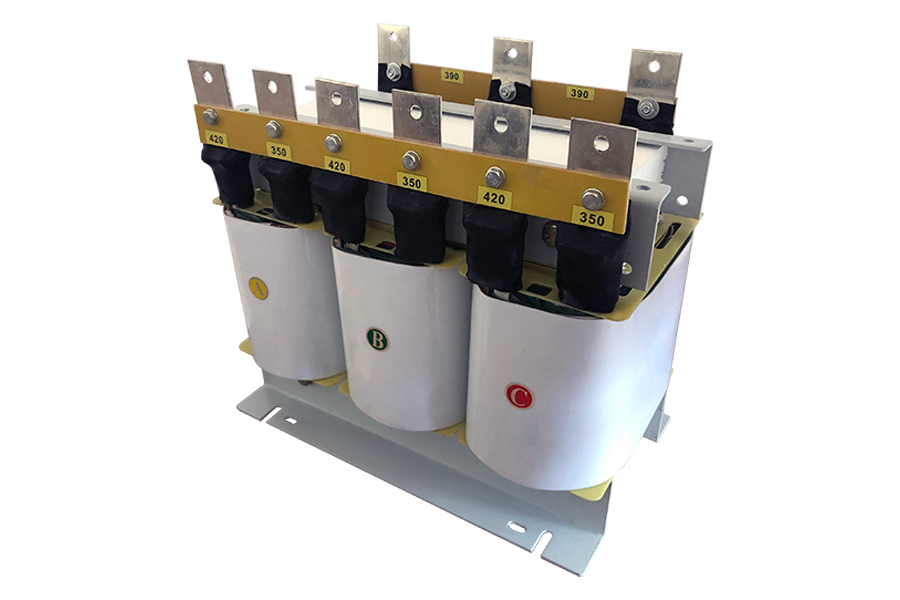

三相干式隔离变压器

OSG 系列三相干式隔离变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过1000V的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。更具更有防火、防潮、安全可靠、节约电能及维护方便等优点。特点：隔离变

联系热线：13575424419

产品信息产品推荐

特点：

隔离变压器是建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。

特性优点：

1、高度隔离

2、N-G性能良好

3、高度共模干扰抑制

4、将△转换为Y或Y至△

5、电压抽头容易转换

6、按用户的特殊性能要求设计

一、在电源输入端接入隔离变压器（三角/星形）

1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）

1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。

3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。

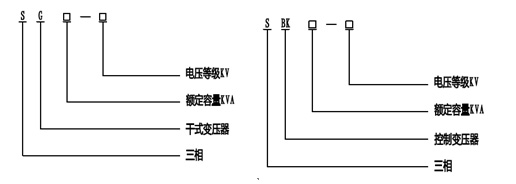

二、型号及含义

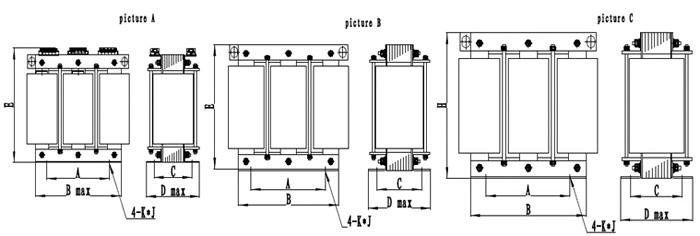

三、外型及安装尺寸

型号	外型尺寸			安装尺寸		安装孔
型号	Bmax	Dmax	Emax	A±0.4	C±1.5	K	J
OSG-150VA	180	120	175	90	70	7	18
OSG-300VA	180	130	175	90	80	7	18
OSG-500VA	180	140	175	90	90	7	18
OSG-1000VA	240	150	230	120	100	9	25
OSG-1500VA	240	160	230	120	110	9	25
OSG-2000VA	240	165	230	120	115	9	25
OSG-2500VA	240	170	230	120	120	9	25
OSG-3000VA	300	195	285	150	125	11	30
OSG-4000VA	300	205	285	150	135	11	30
OSG-5000VA	300	215	285	150	145	11	30
OSG-6000VA	360	210	330	180	130	11	13
OSG-7000VA	360	220	330	180	140	13	13
OSG-8000VA	360	225	330	180	145	13	13
OSG-10000VA	360	240	330	180	160	13	13
OSG-15KVA	430	250	400	200	150	13	25
OSG-20KVA	430	270	400	200	160	13	25
OSG-30KVA	500	300	450	300	180	13	25
OSG-50KVA	500	320	450	300	200	13	25
OSG-60KVA	550	350	500	400	200	13	25
OSG-80KVA	620	360	550	400	210	13	25
OSG-100KVA	620	390	550	400	230	13	25
